В областта на оптичната комуникация променливият оптичен атенюатор (VOA) играе незаменима роля. Като ключов компонент за регулиране на оптичната мощност, VOA не само гарантира стабилно предаване на оптични сигнали, но също така подобрява цялостната производителност на системата.
Променливият оптичен атенюатор е пасивно оптично устройство, предназначено да постигне контролируемо затихване на оптичната мощност. Той прецизно регулира енергията на оптичните сигнали, за да отговори на изискванията на различни сценарии на приложение. VOA се разделят основно на две категории: механични променливи оптични атенюатори (MVOA) и електрически променливи оптични атенюатори (EVOA). MVOA реализират затихване на оптичната мощност чрез ръчно регулиране, докато EVOA променят нивата на затихване чрез прилагане на управляващи електрически сигнали, като се отличават с превъзходна точност и гъвкавост на настройката.
VOA приемат широка гама от работни механизми, включително механични, магнитооптични, течнокристални, MEMS (микроелектромеханична система), термооптични и акустооптични видове.
1. Механичен тип: Оптичната мощност в светлинния път се регулира чрез движещи се компоненти, блокиращи светлината, като листове или конуси. Този дизайн се отличава с проста структура, но сравнително ниска точност и гъвкавост на регулиране.
2. Магнитооптичен тип: Затихването на светлинната енергия се реализира чрез мобилизиране на промените в оптичните свойства на веществата под магнитни полета, а именно ефекта на магнитооптичното въртене. Този тип осигурява висока прецизност и стабилност, но идва с по-висока цена.
3. Тип течен кристал: Въз основа на ефекта на двойно пречупване, произтичащ от анизотропията на индекса на пречупване на течните кристали, външно електрическо поле се прилага за пренасочване на молекулите на течния кристал, като по този начин се настройва пропускливостта на светлината. VOA с течни кристали се отличават с бърза реакция и широк диапазон на затихване.
4. Тип MEMS: Микроогледалата, произведени с микро-електро-механична технология, се накланят чрез електростатична сила, за да регулират интензитета на отразената светлина. MEMS VOA се характеризират с малък размер, леко тегло и високо ниво на интеграция.
5. Термооптичен тип: Нивата на затихване се модулират чрез вариации в оптичните свойства на материала (напр. индекс на пречупване) при температурни полета. Термооптичните VOA имат проста структура и ниска цена, но страдат от ниска скорост на реакция.
6. Акустооптичен тип: Ултразвуковите вълни генерират периодично напрежение вътре в акустооптични кристали, предизвиквайки периодични колебания в индекса на пречупване, за да модулират светлинните лъчи. Акустооптичните VOA предлагат бърза скорост на настройка и отлична стабилност.
VOA са широко разпространени в оптичните комуникации, фиброоптичното наблюдение, оптичните инструменти и други области.
1. Оптични комуникации: Балансирайте интензитета на оптичните сигнали в различните канали, за да поддържате постоянно качество на сигнала; регулирайте мощността на оптичния сигнал, за да се адаптирате към различни разстояния на предаване и спецификации на приемника.
2. Фиброоптично наблюдение: Симулирайте интензитета на оптичния сигнал при различни условия на околната среда, за да тествате и проверите производителността и надеждността на системата.
3. Оптични инструменти: Приложени към лазерни устройства, броячи на фотони, спектрометри, оптични микроскопи и друго оборудване за контрол на интензитета и потока на оптичния сигнал за точни резултати от измерването.
| Предмети | Параметри | единица |
|---|---|---|
| Работен обхват на дължината на вълната | O лента / C лента / L лента / Пълна лента / други | nm |
| Тип затихване | Светло или Тъмно | - |
| Обхват на затихване | ≥15/20/30/40 | dB |
| Вмъкната загуба | ≤0,7 | dB |
| Резолюция на затихване | Непрекъснато | dB |
| Загуба на връщане | ≥45 | dB |
| Тип влакна | SMF-28e | - |
| Време за реакция (10-90% оптична мощност) | ≤5 | г-жа |
| Задвижващо напрежение | 5/6,5 | V |
| Задвижваща сила | ≤5 | mW |
| Загуба, зависима от поляризация | ≤0.2@ 10dB, ≤0.5 @<20dB att. | dB |
| Загуба, зависима от дължината на вълната | ≤0.6@ 10dB, ≤1.0 @<20dB над 20nm обхват | dB |
| Максимална оптична мощност | ≤500 | mW |
| Работна температура | -0~+70 | °C |
| Температура на съхранение | -40~+85 | °C |
| Тип конектор | Персонализирано | - |

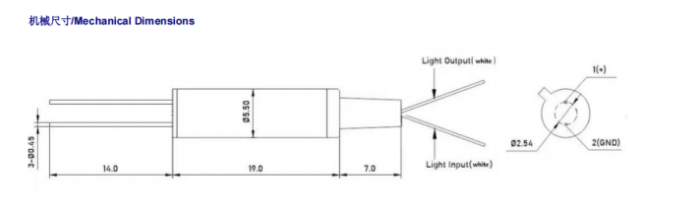

| Размер на опаковката | Φ5,5xL19 | мм |
| Параметър | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Тип (nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Дължина на вълната (nm) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| Диапазон на затихване (dB) | 0,8~60 | 0,8~60 | 0,8~60 | 0,8~60 |
| Първоначална загуба (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Възвратна загуба (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Тип влакна | SMF-28e | SMF-28e | SMF-28e | 50/125 или 62.5/125MM |
| PDL (dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |

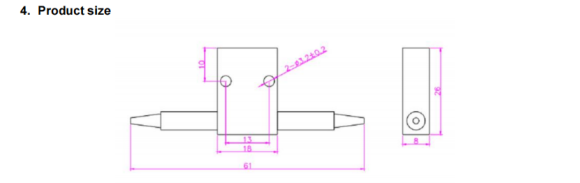

| Размер (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Работна температура (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Температура на съхранение (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
