Оптичният сплитер, известен също като оптичен сплитер, е пасивно оптично устройство, използвано в FTTH (Fiber to the Home) системи за разделяне на сигнал от единично оптично влакно на два или повече изходни оптични сигнала според предварително определено съотношение. Например, оптичен сплитер 1x4 разпределя оптичния сигнал от едно влакно към четири влакна в определено съотношение. За разлика от мултиплексора с разделяне на дължината на вълната (WDM) в WDM система, който разделя оптичните сигнали с различни дължини на вълната в съответните канали с дължина на вълната, оптичният сплитер разпределя целия оптичен сигнал в множество канали за предаване.

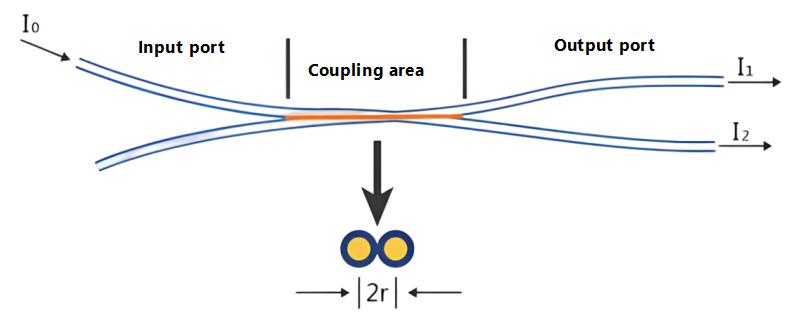

При предаване на оптични сигнали в едномодово влакно, енергията на светлината не е изцяло концентрирана в сърцевината на влакното; малко количество се разпространява през обвивката близо до ядрото. С други думи, ако сърцевините на две влакна са достатъчно близо, модовото поле на светлината, разпространяваща се в едното влакно, може да навлезе в другото, което позволява оптичният сигнал да бъде повторно усилен и в двете влакна. Ново разпределение.
Оптичните сплитери могат да бъдат класифицирани в два типа според техния принцип на работа: оптични сплитери с планарни вълноводи (PLC) и оптични сплитери със слята биконична конусност (FBT); според конфигурацията на портовете си, те могат да бъдат класифицирани в: X-тип (2x2) съединители, Y-тип (1x2) съединители, звездни (NxN, N>2) съединители, дървовидни (1xN, N>2) съединители и др.; според тяхното съотношение на разделяне, те могат да бъдат класифицирани в неравномерно разделяне и равномерно разделяне; друг метод за класификация се основава на едномодов (1310nm) и многомодов (850nm).

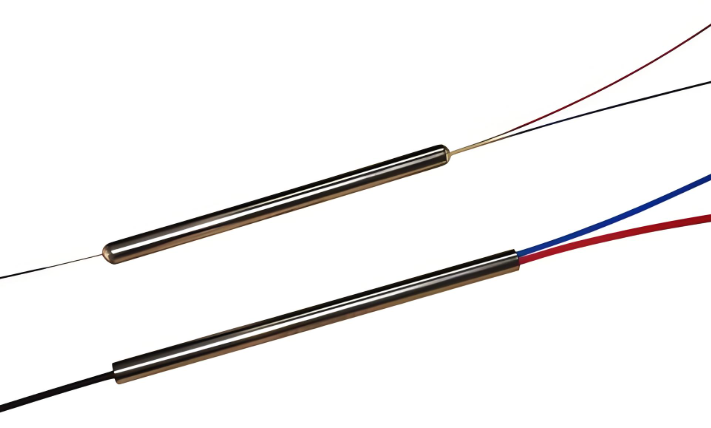

FBT оптичен сплитер... Веригата е произведена с помощта на традиционен процес на заострен съединител. Две или повече оптични влакна, с премахнато покритие, се свързват заедно и след това се стопяват при висока температура на стесняваща се машина, докато се разтягат от двете страни. Коефициентът на разделяне се следи в реално време. След като се постигне желаното съотношение на разделяне, процесът на топене и разтягане приключва. Единият край запазва едно влакно (останалите са отрязани) като вход, докато другият край служи като многоизходен терминал. Могат да се получат различни съотношения на разделяне чрез контролиране на ъгъла на усукване на влакното и дължината на разтягане. Накрая, заостреният участък се втвърдява с лепило върху кварцов субстрат и се вкарва в тръба от неръждаема стомана.

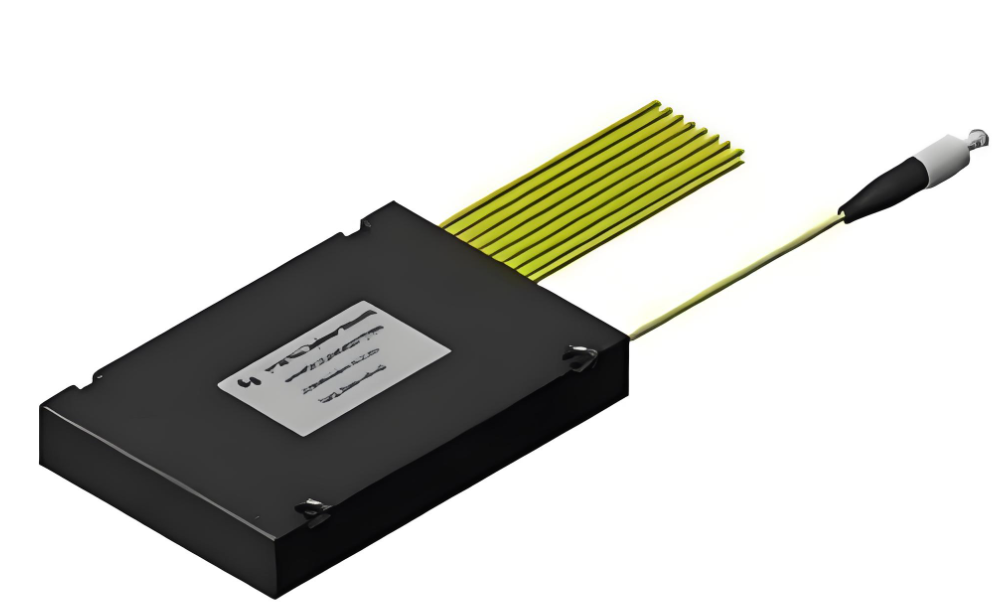

PLC Plane Wave PLC (Planar Lightwave Circuit) оптични сплитери са интегрирани вълноводни оптични устройства за разпределение на мощността, базирани на кварцови субстрати, произведени с помощта на полупроводникови процеси (фотолитография, ецване, проявяване и др.). PLC сплитерите разделят оптичните сигнали от едно оптично влакно на множество оптични влакна, постигайки равномерно разпределение на оптичната енергия. Оптичният вълноводен масив е разположен на горната повърхност на чипа, интегрирайки функцията за разделяне върху чипа; след това многоканалните влакнести масиви се свързват към входа и изхода в двата края на чипа и се капсулират.

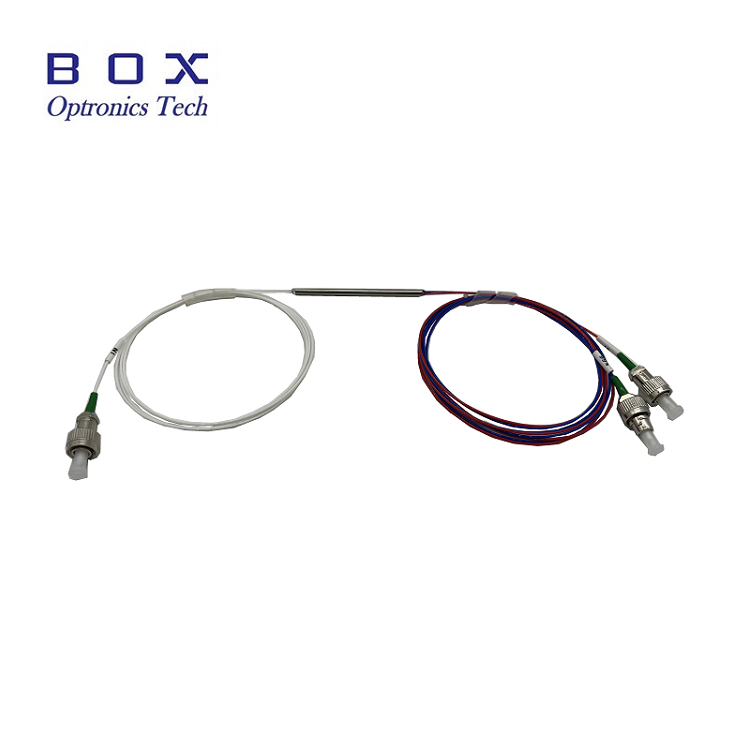

FBT VS Основните предимства на конусните сплитери PLC FBT са просто използване на суровини, относително ниска цена и по-малко взискателни изисквания към оборудването и процеса. Съотношението на разделяне може да се наблюдава в реално време, ако е необходимо, което позволява производството на неравни разделители. Недостатъците са: понастоящем зрялата технология за стесняване може да произвежда само сплитери до 1x4. За устройства, по-големи от 1x4, няколко устройства 1x2 се свързват заедно и след това се опаковат в корпус на сплитер. FBT сплитерите поддържат само три дължини на вълната: 850nm, 1310nm и 1550nm, което ги прави несъвместими с други дължини на вълните.
Продуктовите характеристики на PLC сплитерите са: загубата е нечувствителна към дължината на оптичната вълна, отговаряща на изискванията за предаване на различни дължини на вълната (1260~1650nm); равномерно разделяне, равномерно разпределяне на сигнали към потребителите; компактна структура и малък размер; единична единица... Устройството има голям брой сплитер канали, достигащи над 64: по-висока цена на канал и колкото повече канали, толкова по-значително е предимството в цената. Недостатъкът е неговата по-висока цена в сравнение със сплавените биконични заострени сплитери, особено при сплитери с нисък канал.
Оптичният сплитер на PLC се състои от три части: чип за оптичен сплитер и масиви от оптични влакна, свързани в двата края. Тези три компонента трябва да бъдат прецизно подравнени; техният дизайн и монтаж играят решаваща роля за стабилността на PLC сплитера. Чипът използва полупроводникова технология за отглеждане на разделителен вълновод върху кварцов субстрат. Чипът има един вход и N изходни вълновода. След това входните и изходните масиви от оптични влакна се свързват към двата края на чипа и се монтира корпус, за да се образува оптичен сплитер с един вход и N изхода.
PLC Splitter чиповете могат да бъдат проектирани като 1xN и 2xN, където N обикновено е кратно на 2, като 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; и сплитери с неравномерно разпределение, като 1x3, 1x5, 1x9 и т.н. С нарастването на търсенето на FTTR (Fiber to the Room), приложението на сплитери с неравномерно разпределение на мощността ще стане все по-широко разпространено и производственият процес ще стане по-предизвикателен. Чиповете за оптичен сплитер на PLC имат предимства като ниска цена, висока надеждност, висока гъвкавост и мащабируемост, което ги прави особено подходящи за различни сценарии на приложение като предавателни системи, мрежова интеграция, широколентов достъп, оптична комуникация и мултимедийни услуги.
PLC сплитер с поддържане на поляризацията PLC сплитерът с поддържане на поляризация реализира главно... Докато поддържа поляризационното състояние, входната мощност се разделя равномерно, използвайки едноканален масив с поддържащи поляризацията влакна като вход и многоканален масив с поддържащи поляризация влакна като изход. Поляризацията на линейната поляриметрична вълна, излъчвана във влакното, остава непроменена по време на разпространението и има малко или никакво кръстосано свързване между поляризационните режими, като по този начин се постига поддържащо поляризацията свързване и разделяне на лъча. Обикновено се използва влакно PANDA. PLC оптичните сплитери се използват главно в специални приложения, изискващи поддръжка на поляризация, като оптични сензорни системи или кохерентна комуникация.
Индикаторите за ефективност, засягащи оптичните сплитери, обикновено включват:
Загуба при вмъкване Загуба при вмъкване (IL):Загубата на вмъкване се отнася до намаляването на оптичната мощност на определен изходен порт спрямо общата входна оптична мощност при работната дължина на вълната на PLC сплитер. Просто казано, това е загубата на dB на всеки изход спрямо входа. Като цяло, колкото по-ниска е загубата на вмъкване, толкова по-добра е производителността на сплитера.
Загуба при връщане:Възвратните загуби се отнасят до съотношението в децибели на отразената светлина (разсеяна светлина, непрекъснато предавана към входа) към входната светлина при връзката с оптични влакна. По-високите възвратни загуби са по-добри за намаляване на въздействието на отразената светлина върху източника на светлина и системата.
Насоченост:Насочеността се отнася до съотношението на изходната оптична мощност в края на неинжекционната светлина към мощността на инжекционната светлина (измерена дължина на вълната) от същата страна на PLC сплитера по време на нормална работа.
Загуба, зависима от поляризация:Зависимата от поляризация загуба се отнася до максималната промяна в изходната оптична мощност на всеки изходен порт на PLC сплитера, когато поляризационното състояние на предавания оптичен сигнал се промени в цялото поляризационно състояние.
Изолация:Изолацията се отнася до способността на фиброоптичен сплитер да изолира оптични сигнали в други оптични пътища от даден оптичен път.
