В сценарии, при които фиброоптични сензорни мрежи наблюдават структурното здраве на мостовете и медицинското OCT оборудване улавя лезии на ретината на микронно ниво, SLED широколентовите източници на светлина с техния ултра-широк спектър, ниска кохерентност и висока стабилност се превърнаха в основни компоненти, поддържащи високопрецизни оптични системи. Като специален източник на светлина между лазерни диоди и диоди, излъчващи светлина, тези устройства, чрез техния уникален механизъм за излъчване на светлина и дизайн на веригата, осигуряват незаменими оптични решения за индустриален мониторинг, биомедицина и изследвания в областта на националната отбрана.
SLED широколентов източник на светлина е по същество суперлуминесцентен диод, излъчващ светлина. Основната му структура се състои от PN преход, направен от III-V съставни полупроводници (като GaAs и InP). Когато към PN прехода се приложи напрежение в посока напред, електроните се инжектират от N-областта в P-областта, а дупките се инжектират от P-областта в N-областта. Фотоните се освобождават, когато миноритарните носители се рекомбинират с мажоритарните носители. За разлика от случайното спонтанно излъчване на обикновените светодиоди, SLED, чрез оптимизирани структури на активна област (като квантови ямки и напрегнати слоеве), позволяват на фотоните да претърпят частично стимулирано излъчване по време на разпространение. Това позволява по-тясна спектрална честотна лента (обикновено 6nm-100nm) и по-висока изходна мощност в сравнение с традиционните широколентови източници на светлина, като същевременно се поддържа ниска кохерентност.
Техните спектрални характеристики могат да бъдат допълнително оптимизирани с помощта на техники за съвместна работа с множество устройства. Например, схема, използваща четири SLED чипа, чрез селективно свързване по дължина на вълната, може да подобри спектралната плоскост до ≤3dB, покривайки C+L лентата от 1528nm-1603nm, отговаряйки на изискванията за тестване на системите с плътно разделяне на дължината на вълната (DWDM).
1. Спектрална производителност: SLED широколентовите източници на светлина обикновено имат 3dB честотна лента от 40nm-100nm, с централни дължини на вълните, покриващи често използвани комуникационни и сензорни ленти като 850nm, 1310nm и 1550nm.
2. Контрол на спектралната плътност: Използвайки технологията за спектрално изравняване, неговата спектрална плътност може да се контролира в диапазона от -30dBm/nm до -20dBm/nm, осигурявайки баланс на мощността в системи с много дължини на вълната.
3. Стабилност на мощността: Използвайки вериги със затворен контур ATC (автоматичен контрол на температурата) и APC (автоматичен контрол на мощността), краткосрочните колебания на мощността са ≤0,02dB (15 минути), а дългосрочните колебания са ≤0,05dB (8 часа). Например, 1550nm SLED светлинен източник на Bocos Optoelectronics показва стабилност на изходната мощност ≤±0,05dB/8 часа в диапазон на работна температура от -20℃ до 65℃.
4. Модулен дизайн: Предлага както настолни (260 × 285 × 115 mm), така и модулни (90 × 70 × 15 mm) пакети, поддържащи RS-232 интерфейс и софтуер за хост компютър за дистанционно регулиране на мощността, спектрален мониторинг и диагностика на грешки.
1. Оптични сензорни системи
При разпределеното оптично отчитане ниската кохерентност на SLED може да елиминира смущенията, причинени от разсейването на Rayleigh, подобрявайки пространствената разделителна способност до милиметрово ниво. Например, при наблюдение на течове по нефтопровод, 1550nm SLED светлинен източник, комбиниран със сензор FBG, може да открие температурни промени от 0,1 ℃ в рамките на 10 km диапазон.
2. Медицинско изображение (OCT)
Оптичната кохерентна томография (OCT) разчита на кохерентната дължина и стабилността на мощността на източника на светлина. Дължината на кохерентност на SLEDs (<100 μm) е много по-ниска от тази на традиционните лазери, като се избягват артефактни смущения в изображенията. 850nm SLED светлинен източник на Bocos Optoelectronics е приложен към офталмологично OCT оборудване, постигайки наслоено изображение на ретината на ниво 10 μm.
3. Тестване на оптична комуникация
При тестване на устройства CWDM, широките спектрални характеристики на SLEDs могат едновременно да покрият лентата 800nm-1650nm. В комбинация със спектрометър с висока разделителна способност, параметри като разстояние между каналите и загуба на вмъкване могат да бъдат точно измерени, подобрявайки ефективността на тестването повече от 3 пъти. 4. Изследвания в областта на отбраната: SLED източници на светлина с висока поляризация могат да се използват в интерферометърни системи за оптични жироскопи. Техните нискошумни характеристики (RIN < -140dB/Hz) могат да подобрят точността на измерване на ъгловата скорост до 0,01°/h.
1. Пакет Butterfly: 14-пинов пакет Butterfly, съдържащ вграден термоелектрически охладител (TEC) и оптичен изолатор.
2. Пакет за настолен компютър: Интегрира захранване, контрол на температурата и комуникационни интерфейси, поддържащи софтуерен контрол на хост компютър, подходящ за лабораторни изследвания и сценарии за калибриране.БокосНастолен 1550nm SLED (195(W)×220(D)×120(H)) източник на светлина е оборудван със сензорен екран и работа с бутони, които могат да показват изходна мощност, дължина на вълната и други параметри в реално време.

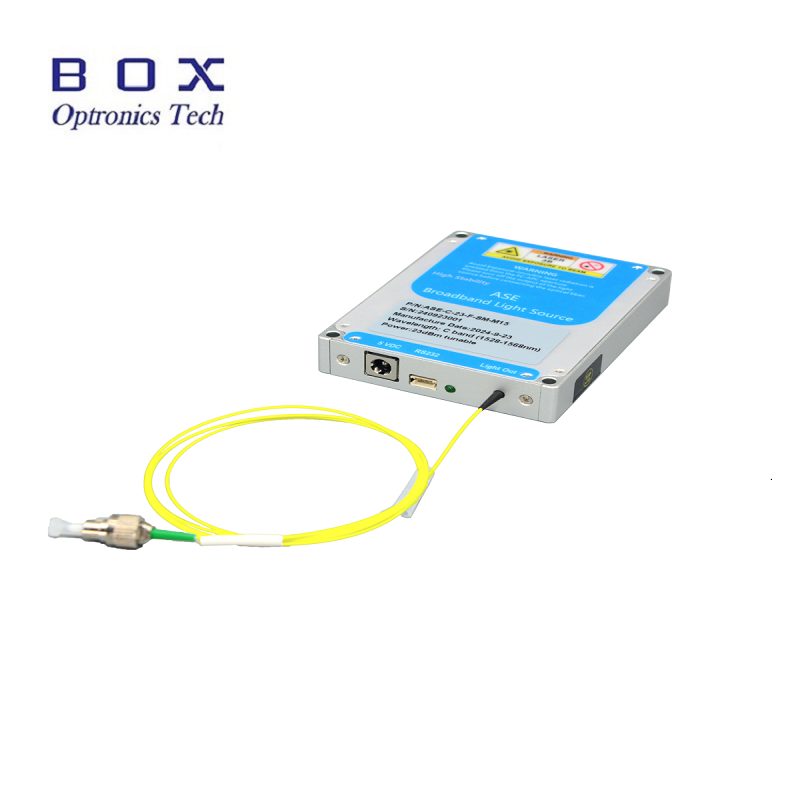

3. Модулен пакет: Компактен размер (125(Ш)×150(Д)×20(В)), може да бъде директно вграден в промишлено оборудване или инструменти за тестване на място, намалявайки разходите за системна интеграция. Модулът поддържа AC 110~240V или DC 5V/4A захранване и е подходящ за среда за съхранение, варираща от -40 ℃ до 85 ℃.
