АнSOA (превключвател на полупроводников оптичен усилвател)е основно оптично устройство, което реализира превключване/маршрутизиране на оптичен сигнал въз основа на характеристиките на насищане на усилването на полупроводников оптичен усилвател (SOA). Той съчетава двойните функции на „оптично усилване“ и „оптично превключване“ и се използва широко в оптоелектронни комуникации (като оптични модули, оптични кръстосани връзки (OXC) и оптични връзки на центрове за данни), особено подходящи за сценарии с високоскоростни оптични мрежи с висока плътност.
За да разберете SOA оптичните превключватели, е необходимо първо да разберете основния принцип на работа на SOA-стимулираното усилване на емисиите и характеристиките на насищане на усилването:
Основна структура на SOA: По същество това е полупроводников вълновод (обикновено използващ материални системи InP/InGaAsP, подходящи за комуникационни прозорци 1310nm/1550nm). Двата края на вълновода са антирефлексни филми (намаляващи отражението), а вътрешността е легирана с активни области (осигуряващи усилваща среда). Носителите на заряд се възбуждат до високо енергийно ниво чрез електрическо инжектиране.
Стимулирано усилване на емисиите: Когато входният оптичен сигнал (сигнална светлина) навлезе в активната област на SOA, високоенергийните носители се „възбуждат“ от фотоните на сигналната светлина, за да преминат към по-ниски енергийни нива, освобождавайки фотони със същата дължина на вълната, фаза и поляризация като сигналната светлина, като по този начин усилва оптичния сигнал (коефициентът на усилване G обикновено е 10~30dB).
Ключова характеристика на насищането на усилването: Усилването на SOA не е безкрайно – когато инжектираният ток е фиксиран, максималното усилване на SOA се определя от „концентрацията на носителя“; ако входната оптична мощност е достатъчно голяма (надвишаваща „мощността на насищане Psat“), тя бързо ще изразходва високоенергийните носители в активната област, причинявайки рязък спад на усилването на SOA, в крайна сметка навлизайки в „състояние на насищане на усилването“ (в който момент усилването има тенденция да се стабилизира и вече не може да се увеличава с увеличаване на входната оптична мощност).
Основна логика на оптичното превключване на SOA: Използвайки "контролна светлина" за регулиране на състоянието на усилване на SOA, "сигналната светлина" се включва/изключва индиректно.

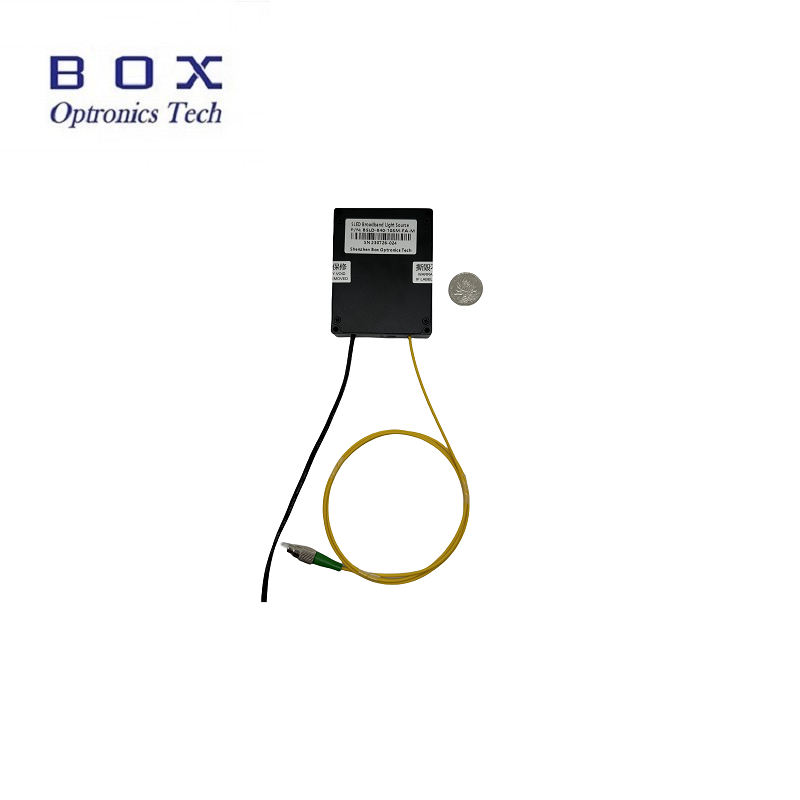

Боксоптроникаможе да осигури висока печалбаSOA усилвателипри 1060nm, 1310nm, 1550nm и 1560nm.
