Открийте несравнимата производителност на 980nm 10-пинов лазерен диоден модул с охлаждане на мини пеперуда на Box Optronics – вашето най-добро решение за високомощно, стабилно на дължината на вълната изпомпване в DWDM EDFA и CATV системи на дълги разстояния. Проектиран с усъвършенствана FBG стабилизация, този херметически затворен модул блокира емисиите прецизно при 974nm или 976nm, осигурявайки изход без прегъване до 600mW дори при различна температура и ток на задвижване. Неговият интегриран TEC, термистор и мониторен диод осигуряват изключителна грешка при проследяване и стабилност на мощността, докато пакетът тип пеперуда без епоксидна смола и SM/PM влакно гарантира надеждна работа без шум. Проектиран за системни интегратори и мрежови инженери, изискващи безкомпромисен контрол на спектъра и най-високи налични мощности, този модул намалява броя на помпите, намалява сложността на охлаждането и удължава живота на усилвателя. Trust Box Optronics за съответствие с Telcordia GR-468 и персонализиран избор на дължина на вълната – защото всеки миливат има значение във вашите оптични мрежи от следващо поколение. Поръчайте сега, за да подобрите инфраструктурата си с доказана, готова за използване на място помпена технология, която осигурява постоянна производителност от -20°C до 75°C.

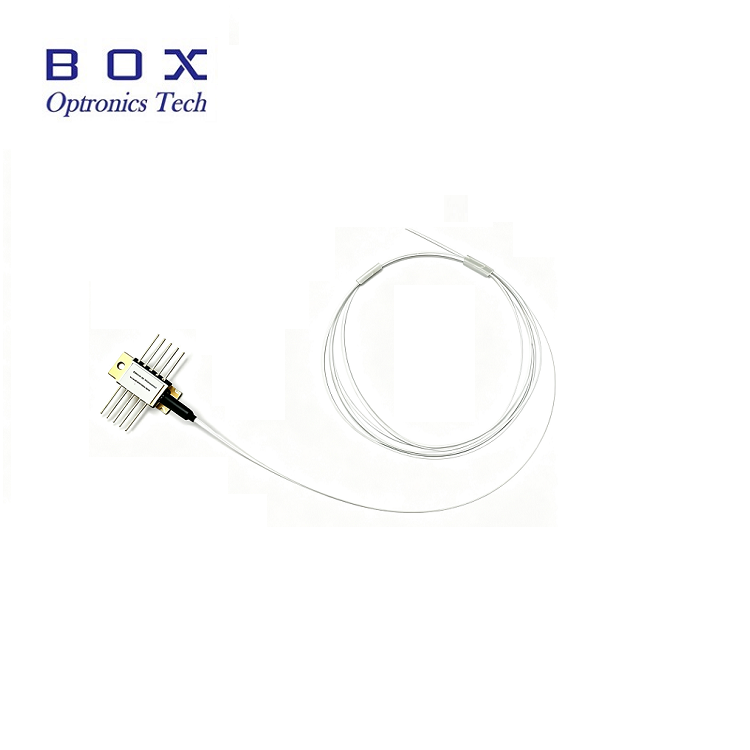

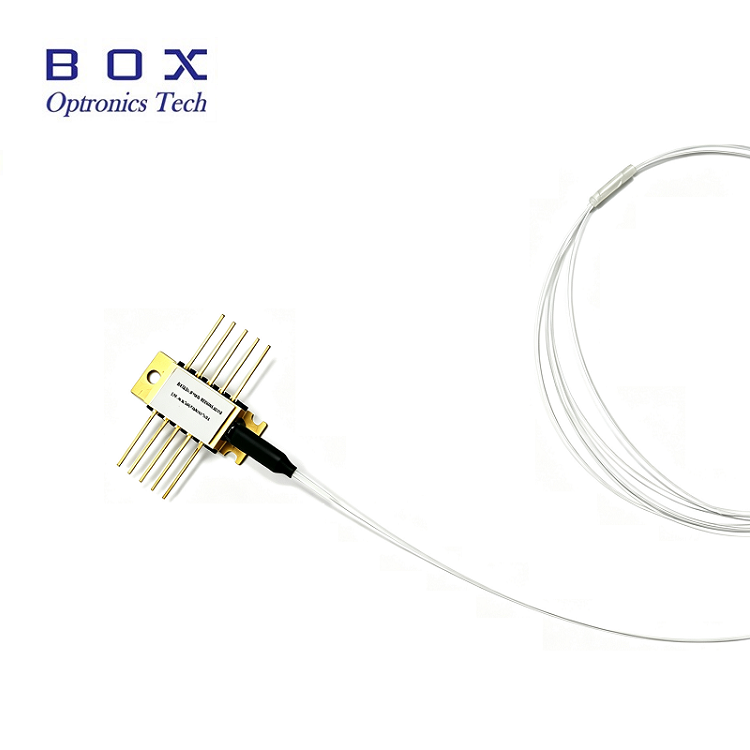

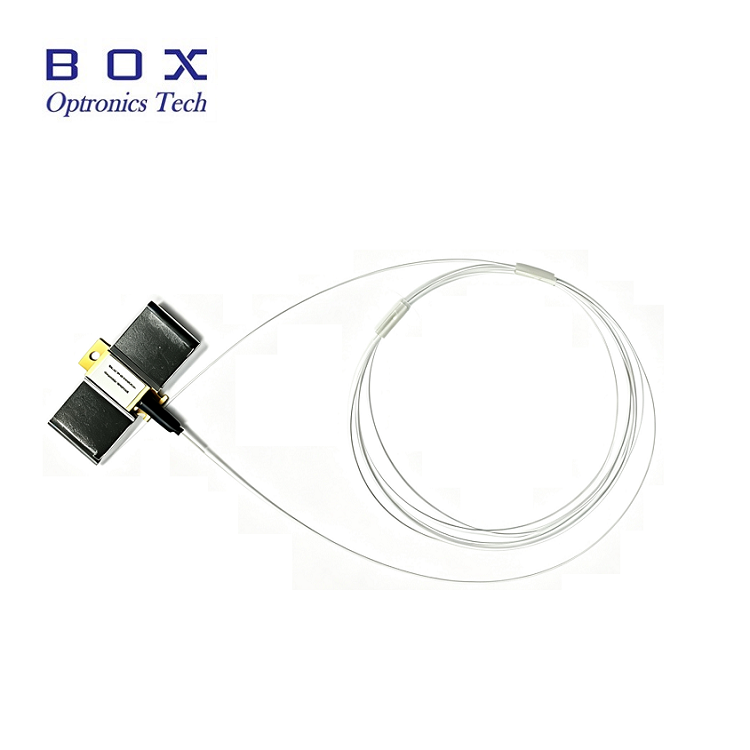

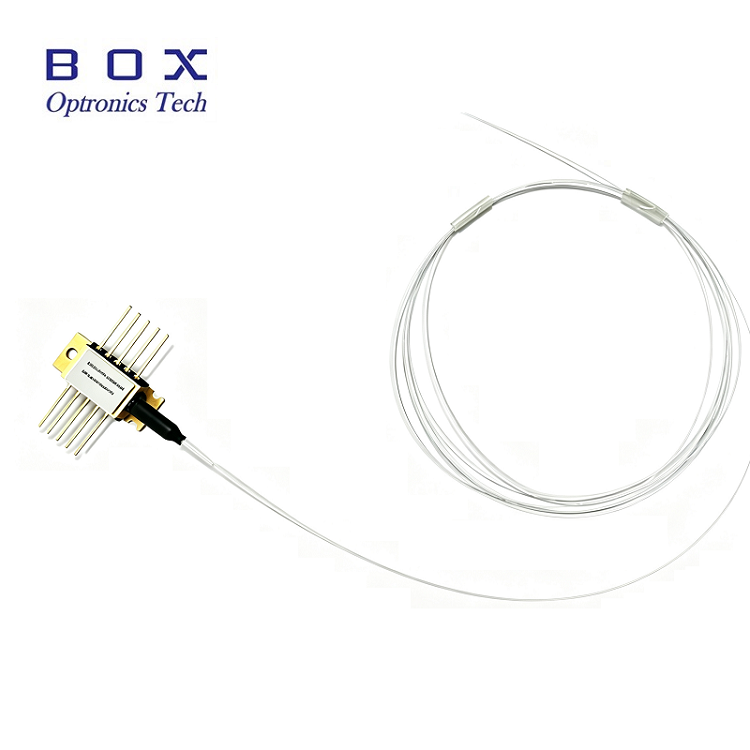

980nm 10-пинов лазерен диоден модул с мини пеперуда с охлаждане на помпата е херметически затворен в без епоксидна смола и флюс 10-пинов пеперуден пакет и вграден термистор, термоелектрически охладител и мониторен диод.
980nm 10-пинов лазерен диоден модул с мини пеперуда с охлаждане на помпата използва FBG стабилизация за „заключване“ на дължината на вълната на излъчването. Той осигурява теснолентов спектър без шум, дори при промени в температурата, задвижващия ток и оптичната обратна връзка. Изборът на дължина на вълната е наличен за приложения, които изискват най-висока производителност при контрол на спектъра с най-високи налични мощности. Този модул отговаря на изискванията, описани в Telcord ia GR-468-CORE.
Работна мощност без прегъване 400mW или 600mW;
10-PIN пеперуден пакет с SM Hi1060 или PM980 влакно;
Стабилизиране на браговата решетка с влакна, наличен избор на дължина на вълната;
Интегриран термоелектрически охладител, термистор и мониторен диод.
Мултиплексиране с плътно разделяне на дължината на вълната (DWDM) влакнести усилватели с добавка на ербий (EDFA);
EDFA архитектури с намален брой помпи;
Кабелни канали за кабелна телевизия (CATV) на много дълги разстояния и разпределение на много голям брой възли.
| Параметър | Символ | Мин. | Тип. | Макс. | единица | Бележки |
| Температура на работния корпус | TCASE | -20 | - | 75 | ℃ | - |
| Температура на съхранение | TSTG | -40 | - | 85 | ℃ | 2000 часа |
| LD Прав ток | АКО | - | - | 1100 | mA | - |
| LD Обратен ток | IR | - | - | 10 | uA | - |
| LD Обратно напрежение | VR | - | - | 2 | V | - |
| PD Прав ток | IPD | - | - | -10 | mA | - |
| PD Обратно напрежение | VPD | - | - | 20 | V | - |
| TEC ток | ITEC | - | - | 2 | A | - |
| TEC напрежение | VTEC | - | - | 3.0 | V | - |
| Радиус на огъване на влакното | - | 30 | - | - | мм | - |
| Относителна влажност | RH | 0 | - | 95% | - | Без кондензация |
| Време за запояване на олово | - | - | - | 10 | Второ | 260 ℃ |
| Аксиална теглителна сила на влакното | - | - | - | 5 | N | - |
| Странична теглителна сила на влакното | - | - | - | 2.5 | N | - |
| Параметри | Символ | Мин. | Тип. | Макс. | единица | Бележки |
| LD Прагов ток | ITH | 90 | 110 | mA | CW | |
| Изходна мощност | PF | 400 | mW | Ако (BOL) <900mA | ||
| 600 | Ако (BOL) <1000mA | |||||
| LD Прав ток | АКО | 1200 | mA | PF=Номинална мощност | ||
| Мощност без пречупване | ПКИНК | 700 | mW | >= 1,2*Номинална мощност | ||
| Ток без прегъване | ИКИНК | >= 1,2*Ако(BOL) | mA | [1] | ||
| LD Право напрежение | VF | 2.5 | V | PF=Номинална мощност | ||
| Централна дължина на вълната | λC | 973 | 974 | 975 | nm | Пикова мощност, PF = Номинална мощност |
| 975 | 976 | 977 | ||||
| Обръщане на пикова дължина на вълната | △λp/△Tamb | 0.02 | nm/℃ | T: FBG Temp. | ||
| Ширина на спектъра | △λ | 2 | nm | RMS@-13dB | ||
| Стабилност на спектъра | -0,5 | 0.5 | nm | PF=Номинална мощност,t=60s | ||
| Отзивчивост на монитора | IM/PF | 1 | 20 | uA/mW | VPD=5V,PF=номинална мощност | |
| Следете стабилността на реакцията | 20% | @Всички работни температури | ||||
| Наблюдавайте тъмен ток | ID | 50 | nA | VPD=5V | ||
| TEC ток | ITEC | 1.5 | A | TCASE=75 ℃ | ||
| TEC напрежение | VTEC | 3.0 | V | TCASE=75 ℃ | ||
| TEC Модулна консумация на енергия | P | 5 | W | TCASE=75 ℃ | ||
| Стабилност на мощността >20mW 10-20mW3,5-10mW | 0,20,51 | dB | Пик до пик, t=60s, DC до 50kHz вземане на проби, TC=25 ℃ | |||
| Грешка при проследяване | TE | -0,5 | 0.5 | dB | TC = -5 ~ 75 ℃, Отнесено към [2] | |
| Термисторно съпротивление | RTH | 9.5 | 10 | 10.5 | Kohm | TSTG=25 ℃ |
| Термистор B постоянен | BTH | 3900 | k | TSTG=25 ℃ | ||
Бележки:
[1] Токът на прегъване се дефинира като ток, чието отклонение на светлината спрямо наклона на тока (dL/dI) от линейно прилягане е над +/-50%, Pkink>= 1,2*Номинална мощност,Ikink>=If(BOL)*1,2
[2] Грешката при проследяване се определя при дадена температура на корпуса, това е промяната в мощността на влакното при постоянен ток на монитора спрямо стойността, измерена при случай на 25 ℃

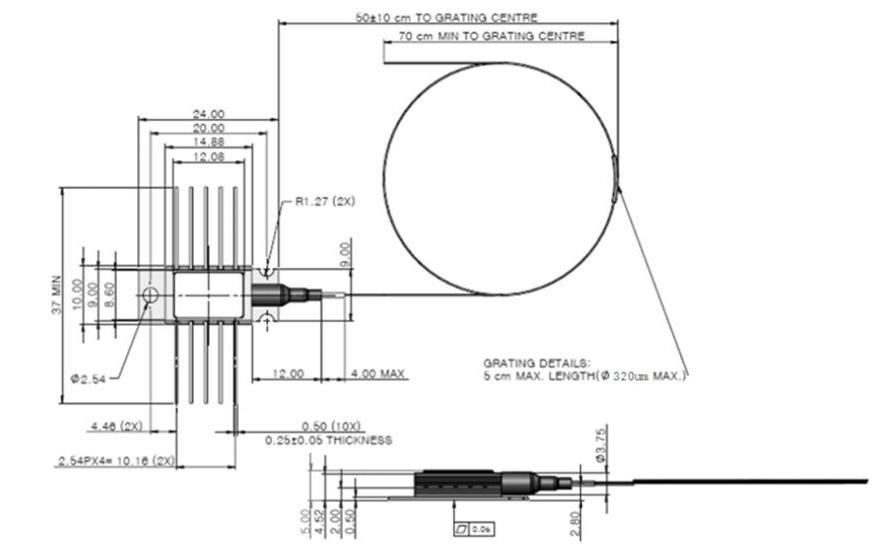

| Параметри | Описание |
| Тип влакна | Hi1060 или PM980 влакно |
| Тип косичка | Голи влакна |
| Дължина на косичката | 2,0±0,2м |
| Тип конектор | без |
| ПИН | Описание | ПИН | Описание |
| 1 | TEC(+) | 10 | TEC(-) |
| 2 | Термистор | 9 | Основание за дело |
| 3 | PDAnode | 8 | NC |
| 4 | PD катод | 7 | LD катод |
| 5 | Термистор | 6 | LD Анод |
| BFLD | -XXXF | -XX | XX | -X | XX | X |
| Лазер | Дължина на вълната | Изходна мощност | Тип влакна | Пакет | Тип конектор | Разхлабена тръба |
| PumpLaser | 974: 974 nm 976: 976 nm | 4H: 400mW6H: 600mW | SM : Единичен режим PM : Поддържане на поляризацията | -H: 10PINНулен: 14PIN | FA : FC/APCSA : SC/APCN0: Нула | Null: Голо влакно 1: Разхлабена тръба |
