Помпата с помпа 980nm използва равнинна конструкция с чип на подносител. Чипът с висока мощност е херметически запечатан в пакет без епоксидно и без поток с 14-пинов пеперуда и е снабден с термистор, термоелектрически охладител и диод за наблюдение. Помпата 980nm помпата използва стабилизиране на FBG, за да "заключи" дължината на вълната на емисиите. Той осигурява тесен спектър на лентата без шум, дори при промени в температурата, задвижващия ток и оптичната обратна връзка. Той е източник на светлина за усилвател на влакна, използван в оптичните комуникационни мрежи. Основните видове усилватели на оптични влакна са EDFA и FRA.

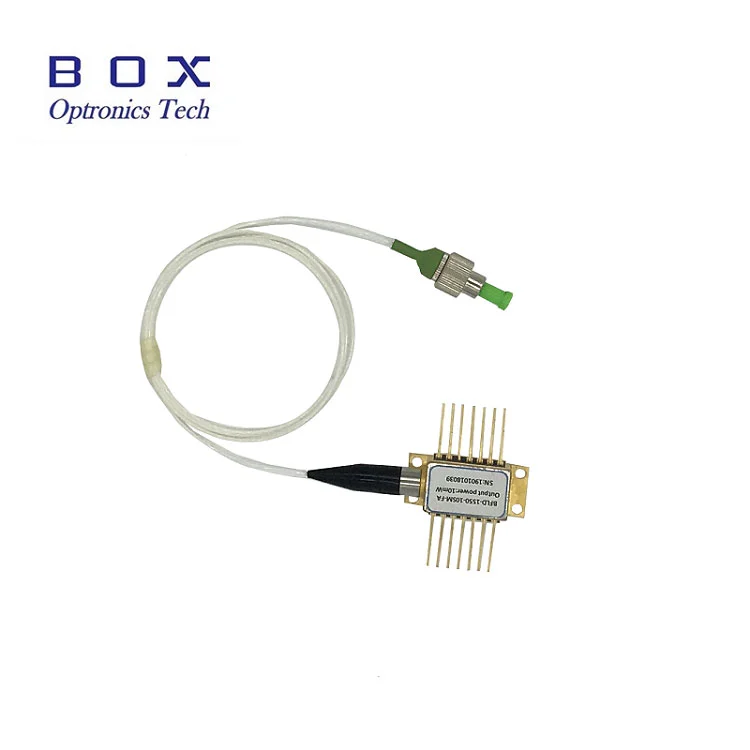

976nm 700MW помпата на лазерния диод на помпата е разположена в Pigtail Hi1060, за да се стабилизира дължината на вълната. Този лазерен диод от 14pen BTF се предлага с изходната мощност на Kink до 700MW. Максималният LD напред ток е <1200ma. Неговата пигтейл с 900UM разхлабена тръба или само голи влакна.
● Работна мощност без кинк до 700MW;

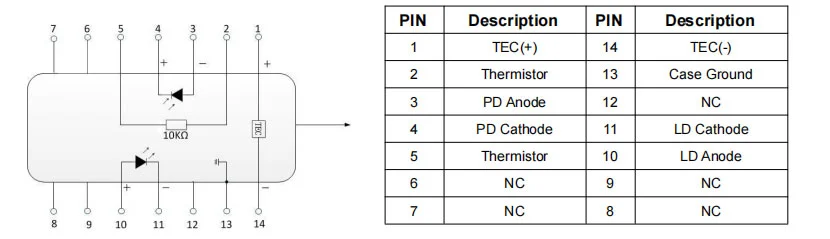

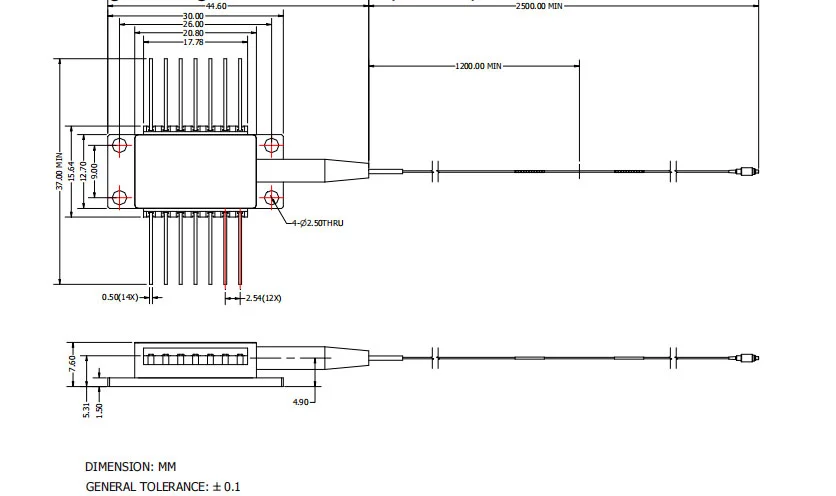

● Без епоксиден и без поток пакет от пеперуди с 14-пинов пеперуда с SM влакна;
● Стабилизиране на решетката на Fiber Bragg;
● Предлага се избор на дължина на вълната;
● Интегриран термоелектрически охладител, термистор и диод на монитора.
● Мултиплексиране на делене на плътна дължина на вълната (DWDM) Ербиеви усилватели с влакна с ербиеви влакна (EDFA);
● Намалени архитектури на помпата EDFA;
● Стоени за кабелна телевизия с много разстояния (CATV) и много високо разпространение на броя на възлите.
| Параметър | Символ | Мин. | Typ. | Макс. | Единица | Бележки |
| LD прагов ток | Ith | - | 60 | 100 | Ма | CW |
| Изходна мощност | Pf | - | - | 700 | MW | Ако (bol) <1000ma |
| LD напред ток | Ако | - | 1100 | 1200 | Ма | PF = номинална мощност |
| Извикайте беззаконие | Pkink | 450 | - | - | MW | > = 1.2*Номинална мощност |
| Извикващ се ток | Ikink | > = 1.2*ако (bol) | Ма | [1] | ||
| LD напред напрежение | Vf | - | - | 2.5 | V | PF = номинална мощност |
| Централна дължина на вълната | Lc | 973 | 974 | 975 | nm | Пик, pf = номинална мощност |
| Lc | 975 | 976 | 977 | |||
| Връщане на върховата дължина на вълната | △ λp/△ tamb | - | - | 0.02 | nm/℃ | T: FBG TEMP. |
| Ширина на спектъра | △ λ | - | - | 1 | nm | Rms@-13db |
| Стабилност на спектъра | -0.5 | - | 0.5 | nm | Pf = номинална мощност, t = 60s | |
| Монитор на реакцията | Ваксинация | - | 8 | 20 | беше / mw | VPD = 5V, PF = номинална мощност |
| Мониторирайте стабилността на отзивчивостта | - | - | 20% | - | @Всички работна температура | |
| Следете тъмния ток | Id | - | - | 50 | na | VPD = 5V |
| TEC ток | ITEC | - | - | 2 | A | TCASE = 75 ℃ |
| TEC напрежение | VTEC | - | - | 3.5 | V | TCASE = 75 ℃ |
| TEC Модерна консумация на енергия | P | - | - | 5 | W | TCASE = 75 ℃ |
| Стабилност на мощността> 20MW 10-20MW 3.5-10MW |
- | - | - |
0.2 0.5 1 |
db | Peak-to-Peak, T = 60s, DC до 50KHz вземане на проби, TC = 25 ℃ |
| Грешка при проследяване | The | -0.5 | - | 0.5 | db | TC = -5 ~ 75 ℃, посочен [2] |
| Термисторно съпротивление | Rth | 9.5 | 10 | 10.5 | Kohm | TSTG = 25 ℃ |
| Термистор B Константа | Bth | - | 3900 | - | k | TSTG = 25 ℃ |
Всички продукти са тествани преди доставката;
Всички продукти имат 1-3 години гаранция. (След като периодът на гаранция за качество започна да начислява подходяща такса за обслужване на поддръжка.)
Оценяваме вашия бизнес и предлагаме незабавна политика за връщане на 7 дни. (7 дни след получаване на артикулите);
Ако артикулите, които купувате от нашия магазин, не са с усъвършенствано качество, тоест те не работят по електронен път за спецификациите на производителите, просто ги върнете при нас за подмяна или възстановяване;
Ако артикулите са дефектни, моля, уведомете ни в рамките на 3 дни от доставката;
Всички артикули трябва да бъдат върнати в първоначалното си състояние, за да се класират за възстановяване или подмяна;
Купувачът е отговорен за всички направени разходи за доставка.
В: Какъв тип конектор мога да избера?
A: FC/ APC; SC/ APC; без конектор ...
В: Налична ли е разхлабената тръба?
О: Box Optronics може да осигури разхлабената тръба 900UM за защита на пигтейните влакна.
