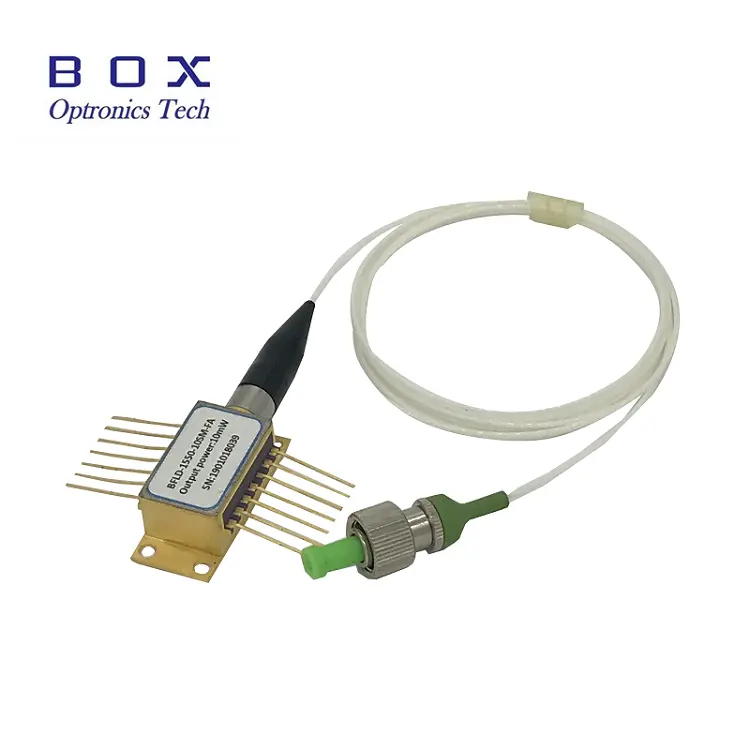

1532.68nm 10mW DFB лазерен диод за модул за откриване на ацетилен C2H2 е ценово ефективен, силно кохерентен лазерен диод. Лазерният диоден чип DFB е опакован в индустриален стандартен херметически затворен 14PIN пакет тип пеперуда с вграден TEC, изолатор и PD.
1532.68nm 10mW DFB лазерен диод за C2h2 модул за откриване на ацетилен е рентабилен, силно кохерентен лазерен диод. Лазерният диоден чип DFB е опакован в индустриален стандартен херметически затворен 14PIN пакет тип пеперуда с вграден TEC, изолатор и PD.
Високоефективен лазер с многоквантова яма (MQW) с разпределена обратна връзка (DFB);
Индустриален стандарт 14PIN пеперуда пакет;
Вграден TEC и оптичен изолатор.
Оптични сензори;
Сензор за ацетилен;
Лазерни източници.
| Параметър | Символ | Състояние | Мин. | Тип. | Макс. | единица |
| Централна дължина на вълната | λc | TL=15～35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Оптична изходна мощност | PO | - | 10 | - | - | mW |
| Прагов ток | ITH | - | - | - | 20 | mA |
| Работен ток | IOP | PO= 10 mW (CW) | - | - | 100 | mA |
| Спектрална ширина на линията | LW | - | - | 10 | MHz | |
| Предно напрежение на лазера | VF | CW изходна мощност 10mW | - | - | 2.5 | V |
| Наблюдавайте тъмен ток | ID | - | - | - | 0.2 | uA |
| Коефициент на потискане на страничния режим | SMSR | CW | 35 | 40 | - | V |
| Оптична изолация | - | 30 | - | - | dB | |
| Термисторно съпротивление | RTH | TL = 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC ток | ITEC | TL = 25 ℃, TC = 70 ℃ | - | - | 1.5 | A |
| TEC напрежение | VTEC | TL = 25 ℃, TC = 70 ℃ | -2,5 | - | 3.5 | V |
| Температурен коефициент на дължина на вълната | Δλ/ΔT | TEC температура от 15 ℃ до 35 ℃ | - | 0.09 | - | nm/℃ |
| Токов коефициент на дължина на вълната | Δλ/ΔI | - | - | 0.01 | - | nm/mA |

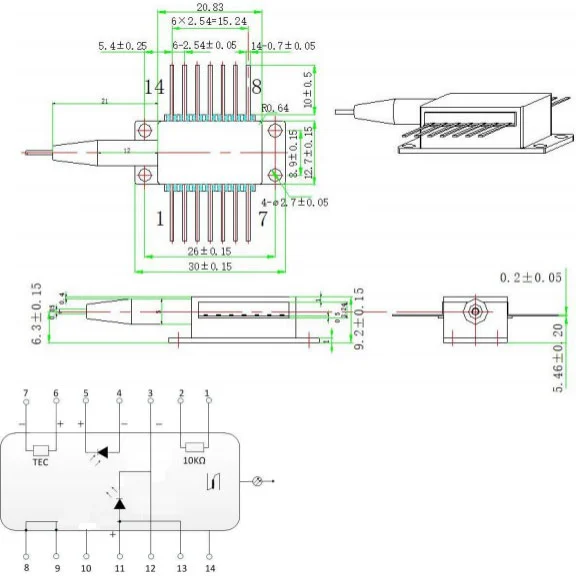

| ПИН | Описание | ПИН | Описание |
| 1 | Термистор | 14 | NC |
| 2 | Термистор | 13 | Лазерен анод (+) |
| 3 | LD катод (-) | 12 | Лазерен катод (-) |
| 4 | PD анод (+) | 11 | Лазерен анод (+) |
| 5 | PD катод (-) | 10 | NC |
| 6 | TEC(+) | 9 | Основание на делото |
| 7 | TEC(– ) | 8 | Основание на делото |

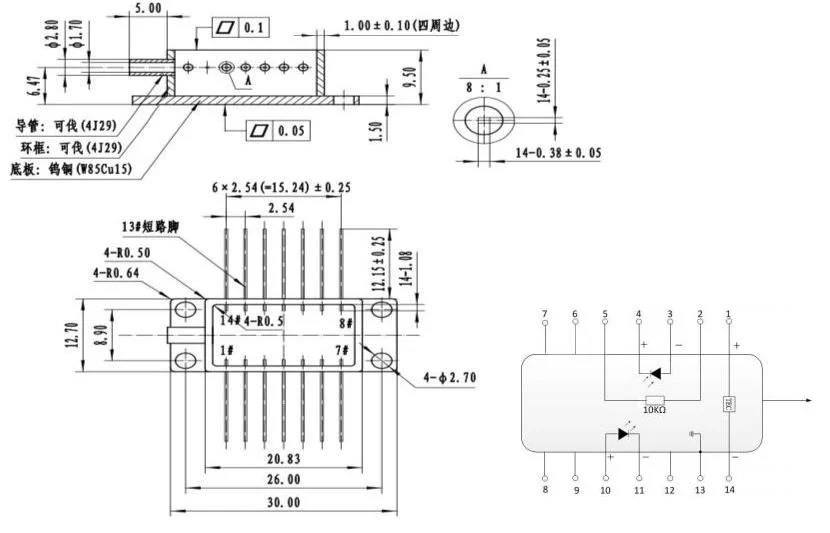

| ПИН | Описание | ПИН | Описание |
| 1 | TEC(+) | 14 | TEC(– ) |
| 2 | Термистор | 13 | Основание на делото |
| 3 | Анод за PD монитор (-) | 12 | NC |
| 4 | PD монитор катод (+) | 11 | Лазерен катод (-) |
| 5 | Термистор | 10 | Лазерен анод (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Всички продукти са тествани преди изпращане;
Всички продукти имат 1-3 години гаранция. (След гаранционния период на качеството започна да се начислява подходяща такса за поддръжка.)
Ние ценим вашия бизнес и предлагаме незабавна 7-дневна политика за връщане. (7 дни след получаване на артикулите);
Ако артикулите, които купувате от нашия магазин, не са с перфектно качество, т.е. не работят електронно според спецификациите на производителя, просто ни ги върнете за замяна или възстановяване на сумата;
Ако артикулите са дефектни, моля, уведомете ни в рамките на 3 дни след доставката;
Всички артикули трябва да бъдат върнати в първоначалното им състояние, за да отговарят на условията за възстановяване или замяна;
Купувачът е отговорен за всички направени разходи за доставка.
В: Имате ли други налични дължини на вълните?
О: Можем да предоставим дължина на вълната на лентата C или L.
В: Може ли да направи повече с мощност?
A: 20mW един не е задължителен.
