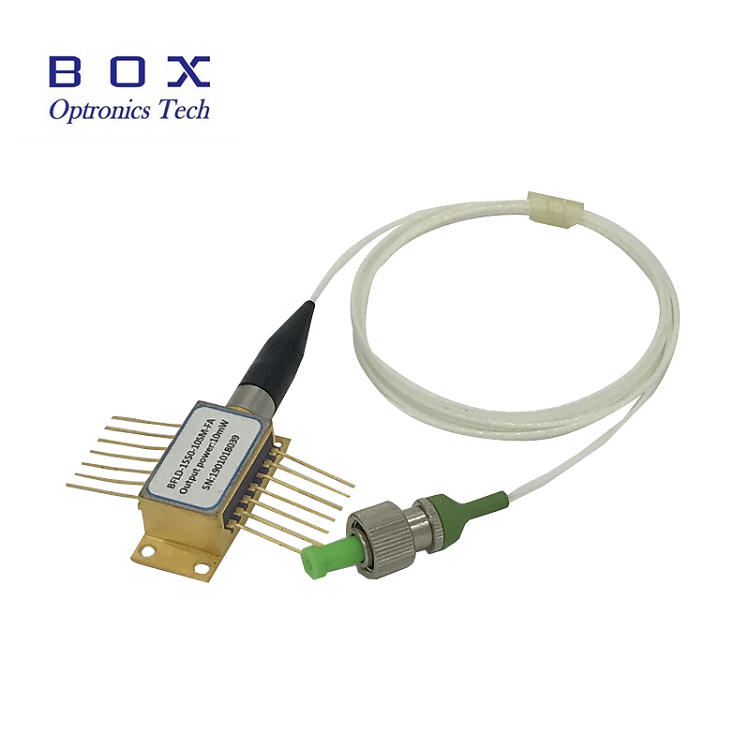

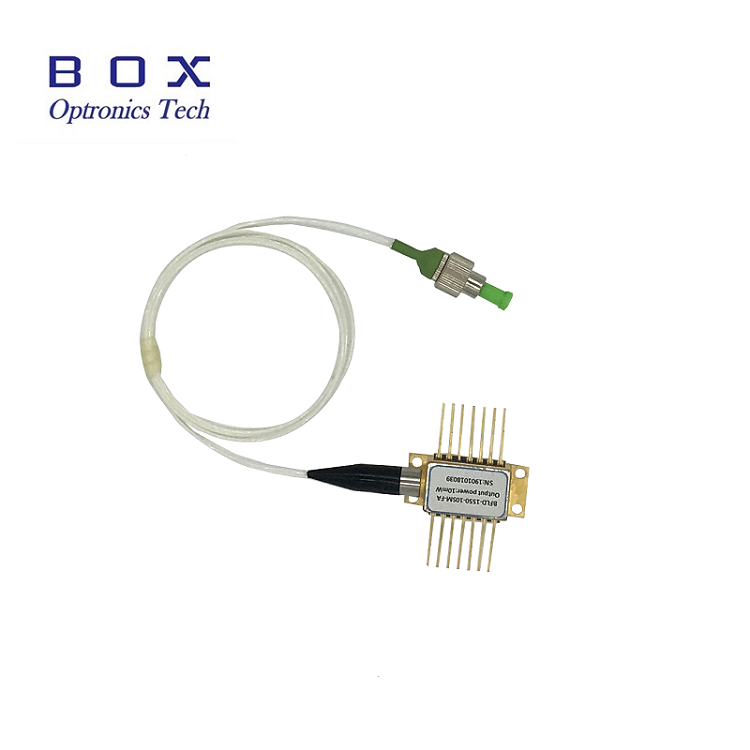

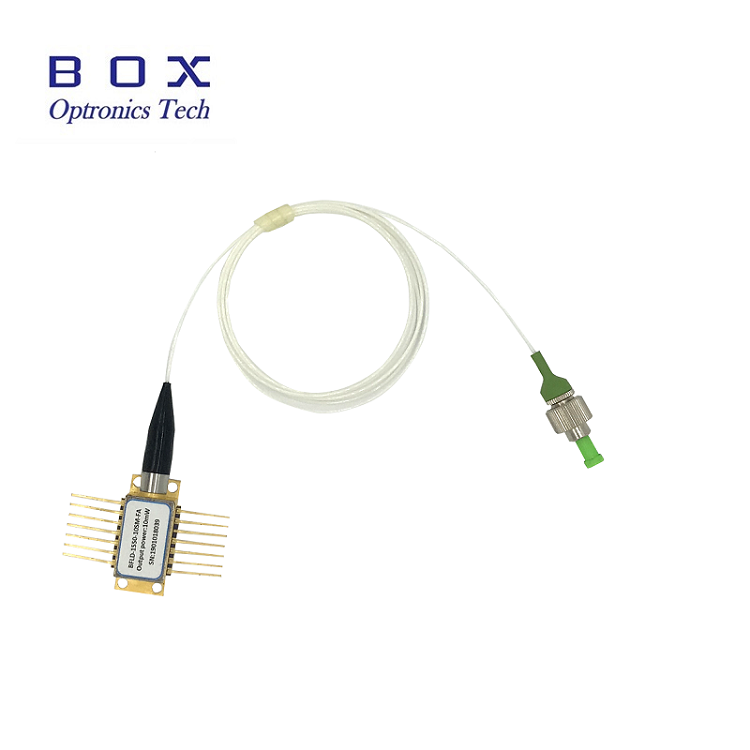

1064nm 200mW DFB пеперуда лазерен диод

1064nm 200mW DFB Butterfly Laser Diode е лазер с тясна ширина на линията с ширина на линията 100kHz и изходна мощност до 200mW, който се използва широко в източници на фибролазерни семена и лидари.

Изпратете запитване

Описание на продукта

1064nm 200mW DFB Butterfly Laser Diode е лазер с тясна ширина на линията с ширина на линията от 100kHz и изходна мощност до 200mW, който се използва широко във източници на фибролазер и лидар.

Характеристики на 1064nm 200mW DFB пеперуда лазерен диод

200mW Висока изходна мощност;

Доказана на място висока надеждност;

Hi1060 SM или PM980-HP влакнеста косичка;

14PIN Butterfly пакет;

Вътрешна термоелектрическа термопомпа и мониторен фотодиод;

Надеждност:Telcordia GR-468. RoHS

1064nm 200mW DFB пеперуда лазерен диод Приложения:

Зародишен източник за лазери;

Спектроскопия;

Оптичен сензор.

Абсолютни максимални оценки

Параметър	Символ	Мин.	Макс.	единица
Максимално работно напрежение	V	-	2.5	V
Максимален работен ток	I	-	500	mA
MPD Обратно напрежение	ВМПД	-	20	V
Напрежение на термоелектрически охладител	VTEC	-	4.8	V
Ток на термоелектрически охладител	ITEC	-	1.8	A
Температура на работния корпус	TC	-20	60	℃
Температура на съхранение	TSTG	-40	85	℃
Влажност при съхранение	-	5	85	%RH
Електростатичен разряд (ESD)	ВЕСД	-	500	V
Температура на запояване на олово	STEMP	-	260	℃
Време за запояване на олово	STIME		10	сек

Електро-оптични характеристики (25 ℃ лазерна температура):

Параметър	Символ	Състояние	Мин.	Тип.	Макс.	единица
Централна дължина на вълната	λc	TL=15～35℃ CW	1062	1064	1066	nm
Оптична изходна мощност	PO	TL=25 ℃	-	200	-	mW
Прагов ток	ITH	TL=25 ℃	-	45	70	mA
Работно напрежение	VOP	IOP= 200mA(CW)	-	-	2.5	V
Работен ток	Iop	IOP= 200mA(CW)	-	300	500	mA
-3dB спектрална ширина	Δλ	-	-	0.03	-	nm

Коефициент на потискане на страничния режим	SMSR	-	-	40	-	dB
Коефициент на поляризационно изчезване	спешна помощ	-	18	-	-	dB
темп. коефициент на дължина на вълната	Δλ/ΔT	-	-	0.08	-	nm/℃
Отзивчивост на MPD	ИМОН/ПОП	@-5V преднапрежение	1	-	30	μA/mW
Термисторно съпротивление	RTH	-	9.5	10	10.5	KΩ

Спецификации на оптичното влакно:

Параметри	Описание
Тип влакна	Hi1060 или PM980
Тип косичка	900μm разхлабена тръба
Дължина на косичката	1,0±0,1m
Тип конектор	FC/APC

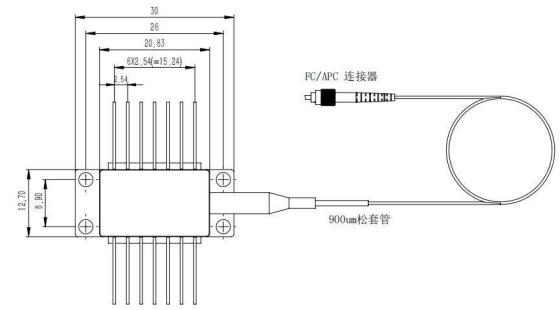

Чертеж на опаковката и дефиниция на PIN-OUT (единица: mm):

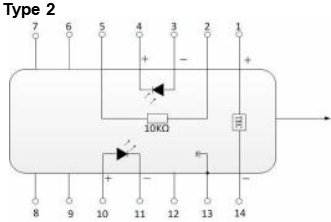

ПИН	Описание	ПИН	Описание
1	TEC(+)	14	TEC(–)
2	Термистор	13	Основание за дело
3	Анод за PD монитор (-)	12	NC
4	PD монитор катод (+)	11	Лазерен катод (-)
5	Термистор	10	Лазерен анод (+)
6	NC	9	NC
7	NC	8	NC

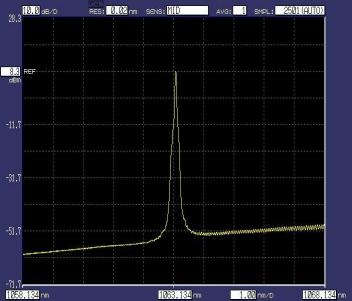

Типичен оптичен спектър

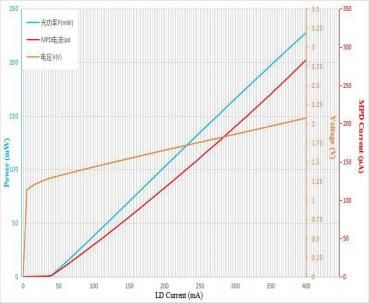

Спектър (Pop=200mW, 25℃) Криви на светлина-ток-напрежение (25℃)

Информация за поръчка:

BFLD	-XXXX	-X	XX	-XX	X
Тип лазер	Дължина на вълната	Изходна мощност	Тип влакна	Конектор	PIN-OUT
DFB	1064: 1064 nm	2H: 200mW	SM: Hi1060PM : PM980	FA: FC/APCOдруги	NULL: 14PIN Тип 2 Персонализиран (10PIN)

Например: BFLD-1060-2HSM-FA (Информация за поръчка: 1064nm DFB Butterfly лазерен диод с 200mW изходна мощност и SM Hi1060 влакно с FC/APC конектор, PIN-OUT е тип 2).
