1030nm 200mW 100KHz DFB пеперуда лазерен диод

1030nm 200mW 100KHz DFB Butterfly Laser Diode е лазерен диод с DFB тип пеперуда с висока мощност и тясна ширина на линията, широко използван като източници на семена за оптични лазери или за прецизни спектрални измервания.

Изпратете запитване

Описание на продукта

1. Резюме:

1030nm 200mW 100KHz DFB Butterfly Laser Diode е лазерен диод DFB тип пеперуда с висока мощност и тясна ширина на линията, широко използван като начален източник за лазери с влакна или за прецизни спектрални измервания.

2. Характеристики:

• 200mW Висока изходна мощност;

• Под 100kHz тясна ширина на линията;

• PM влакно над 18dB High PER;

• 14PIN пакет Butterfly;

• Вътрешна термоелектрическа термопомпа и мониторен фотодиод;

• Доказана на място висока надеждност.

Надеждност:Telcordia GR-468. RoHS

3. Приложения:

• Източник на семена за лазери;

• Спектроскопия;

• Оптичен сензор.

4. Абсолютни максимални оценки

Параметър	Символ	Мин.	Макс.	единица
LD Обратен ток	IR	-	2	V
LD Прав ток	АКО	-	500	mA
MPD Обратно напрежение	ВМПД	-	20	V
Напрежение на термоелектрически охладител	VTEC	-	4.8	V
Ток на термоелектрически охладител	ITEC	-	2.5	A
Температура на работния корпус	TC	-45	70	℃
Температура на съхранение	TSTG	-40	85	℃
Влажност при съхранение	-	5	85	%RH
Електростатичен разряд (ESD)	ВЕСД	-	500	V
Температура на запояване на олово	STEMP	-	260	℃
Време за запояване на олово	STIME		10	сек

5. Електро-оптични характеристики (25 ℃ лазерна температура):

Параметър	Символ	Състояние	Мин.	Тип.	Макс.	единица
Централна дължина на вълната	λc	TL= 15～35℃ CW	1028	1030	1032	nm
Оптична изходна мощност	PO	TL=25 ℃	-	200	-	mW
Прагов ток	ITH	TL=25 ℃	-	45	70	mA
Работно напрежение	VOP	POP= 200mW(CW)	-	-	2.5	V
Работен ток	Iop	POP= 200mW(CW)	-	300	500	mA
Ширина на линията	Δλ	-	-	30	100	KHz
Коефициент на потискане на страничния режим	SMSR	-	-	40	-	dB
Коефициент на поляризационно изчезване	спешна помощ	-	18	-	-	dB
темп. коефициент на дължина на вълната	Δλ/ΔT	-	-	0.08	-	nm/℃
Отзивчивост на MPD	ИМОН/ПОП	@-5V преднапрежение	1	-	30	μA/mW
Термисторно съпротивление	RTH	-	9.5	10	10.5	KΩ

6. Спецификации на оптичното влакно:

Параметри	Описание
Тип влакна	PM980
Тип косичка	900μm разхлабена тръба
Дължина на косичката	1,2±0,1м
Тип конектор	FC/APC

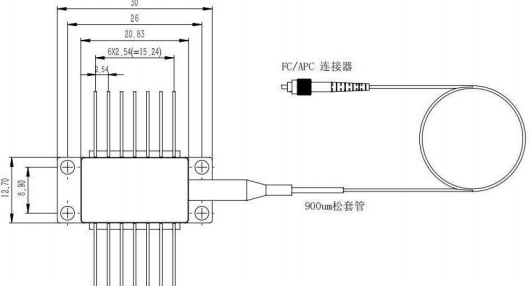

7. Чертеж на опаковката и дефиниция на PIN-OUT (единица: mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Тип 2

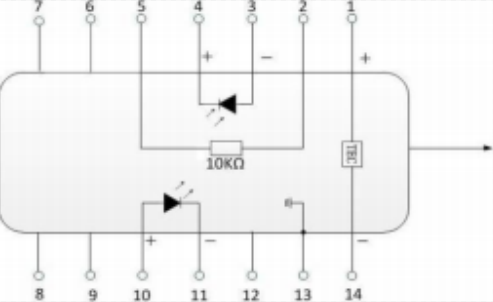

ПИН	Описание	ПИН	Описание
1	TEC(+)	14	TEC(-)
2	Термистор	13	Основание за дело
3	Анод за PD монитор (-)	12	NC
4	PD монитор катод (+)	11	Лазерен катод (-)
5	Термистор	10	Лазерен анод (+)
6	NC	9	NC
7	NC	8	NC
